[膜盒壓力表]當前位置：首頁>>產品中心>>膜盒壓力表

< >

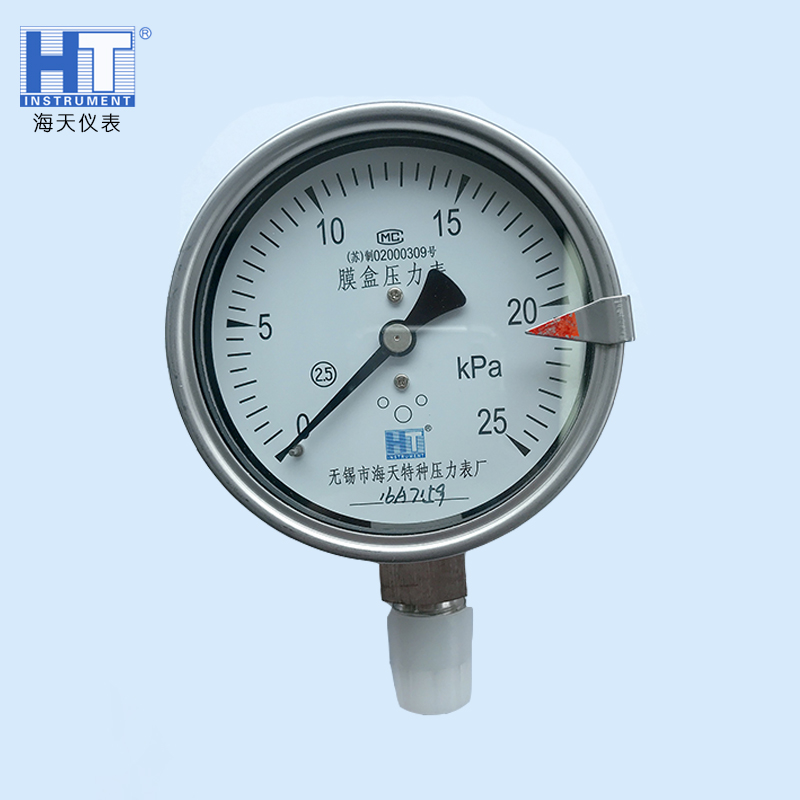

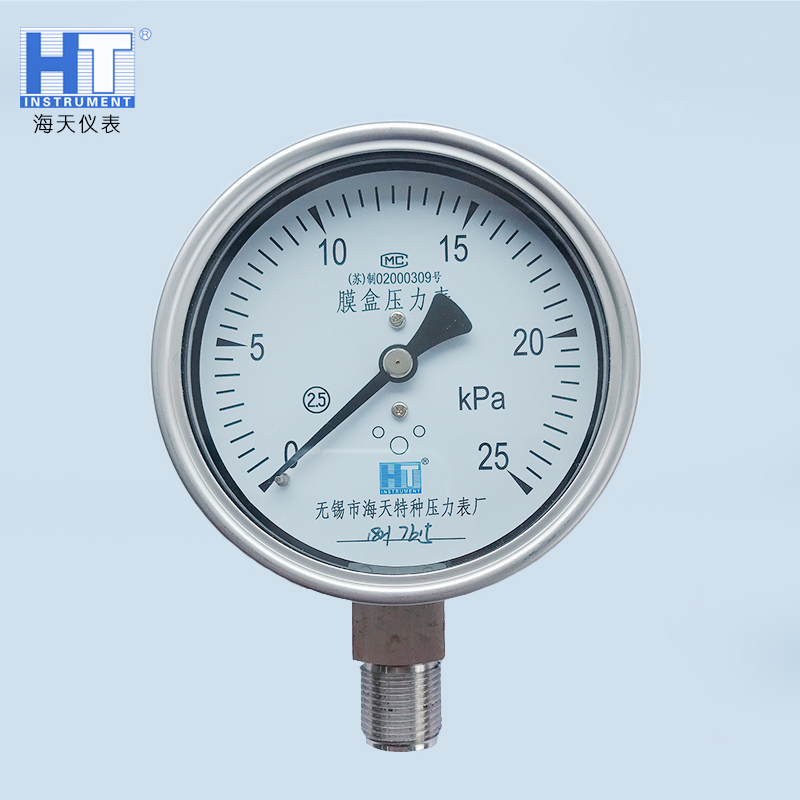

不銹鋼膜盒壓力表

產品分類：膜盒壓力表

YE-系列膜盒壓力表適用于測量對銅合金不起腐蝕作用，無爆炸危險的微壓和負壓。廣泛應用于鍋爐通風和氣體管道等設備上，本儀表可以就地安裝并現場指示。不銹鋼膜盒壓力表是參照普通膜

訂購熱線：0510-85625533

產品詳情

YE-系列膜盒壓力表適用于測量對銅合金不起腐蝕作用，無爆炸危險的微壓和負壓。廣泛應用于鍋爐通風和氣體管道
等設備上，本儀表可以就地安裝并現場指示。
　　不銹鋼膜盒壓力表是參照普通膜盒壓力表的結構特點而研制的，是采用不銹鋼材料生產的具有耐腐蝕作用的微壓表，可在耐腐蝕要求較高的工藝流程中測量各種流體介質的微壓和負壓，為國內企業進口設備中同類儀表實現國產化的理想配套產品。

結構原理

　　儀表由測量系統(包括接頭、波紋膜盒等)、傳動機構(包括撥桿機構、齒輪機構)、指示部件(包括指針與度盤)和外殼(包括表殼、表蓋和表玻璃)所組成。儀表的工作原理是基于波紋膜盒在被測介質的壓力作用下，其自由面產生相應的彈性變形，再經過齒輪傳動機構的傳動并予放大，由固定于機芯齒輪軸上的指針逐將被測值在度盤上指示出來。
　　(在結構上配有調零裝置，可以方便調整零位。)

主要技術指示
測壓范圍及精度等級

型號	測壓范圍(Kpa)			精度等級
型號	正壓	負壓	正負壓	精度等級
	0～1.6	-1.6～0	-0.8～+0.8	±2.5％ ±1.6％
YE60	0～2.5	-2.5～0	-1.2～+1.2
YE75	0～4	-4～0	-2～+2
YE75	0～6	-6～0	-3～+3
YEl00	0～10	-10～0	-5～+5
YEl00	0～16	-16～0	-8～+8
YEl50	0～25	-25～0	-12～+12
YEl50	0～40	-40-0	-20～+20
YE150BF	0～250Pa、0～400Pa、0～600Pa、0～1KPa

使用環境條件：溫度-25～55℃，相對濕度≤80%
抗工作環境振動：V.H.3級

材料與用途

型號	主要零部件材料			適用范圍
型號	測壓元件	表殼	接頭	適用范圍
普通膜盒壓力表 YE-60.75.100.150	錫青銅 QSn6.5-0.1	冷軋鋼板 20#	黃銅 HPb59-1	用于測量對銅合金無腐蝕性的氣體或液體的微小壓力
軸向膜盒壓力表 YE-100-IV YE-100-Ⅲ	錫青銅 QSn6.5-0.1	冷軋鋼板 20#	黃銅 HPb59-1	用于測量對銅合金無腐蝕性的氣體或液體的微小壓力
全不銹鋼膜盒壓力表 YE-100-BF YE-150-BF	SUS316	1Cr18Ni9	SUS316 1Cr18Ni9	用于在有腐蝕的環境中測量腐蝕性較強的氣體或液體的微小壓力

外形尺寸

型號	外形尺寸　　　　　　　　　　　　　　　ｍｍ
(Type)	A	B	C	D	D1	d	do	E	H	M
YE-60	26	38	8	62	／	／	／	／	57	14×1.5，G1/4”
YE-60Ⅲ	26	38	8	63	88	76	45	／	57	14×1.5，G1/4”
YE-75 ※	30	46	9.5	74	／	／	／	／	67	16×1.5，G3/8”
YE-75 Ⅲ※	28	22	0	74	102	90	5	15	65	16×1.5，G3/8”
YE-100	37	51	15	98	／	／	／	／	86	20×1.5
YE-100 Ⅳ	40	51	0	98	／	／	／	／	91	20×1.5
YE-100Ⅲ	40	45	0	98	132	118	6	6	9l	20×1.5
YE-150	46	53	19	148	／	／	／	／	120	20×1.5
YE-75BF	30	46	9.5	74	／	／	／	／	67	16 ×1.5，G3/8”
YE-100BF	45	47	16	100	／	／	／	／	95	20 ×1.5
YE-150BF	50	51	17	148	／	／	／	／	124	20×1.5

※—外殼為不銹鋼材料

訂貨須知

訂貨時，請明確名稱、型號、材質、測量范圍及工作溫度(很重要)。
其次，被測壓力的單位，一般為Kpa，如要mmH₂O,mmHg或其他單位則需定制標牌。
